この商品について

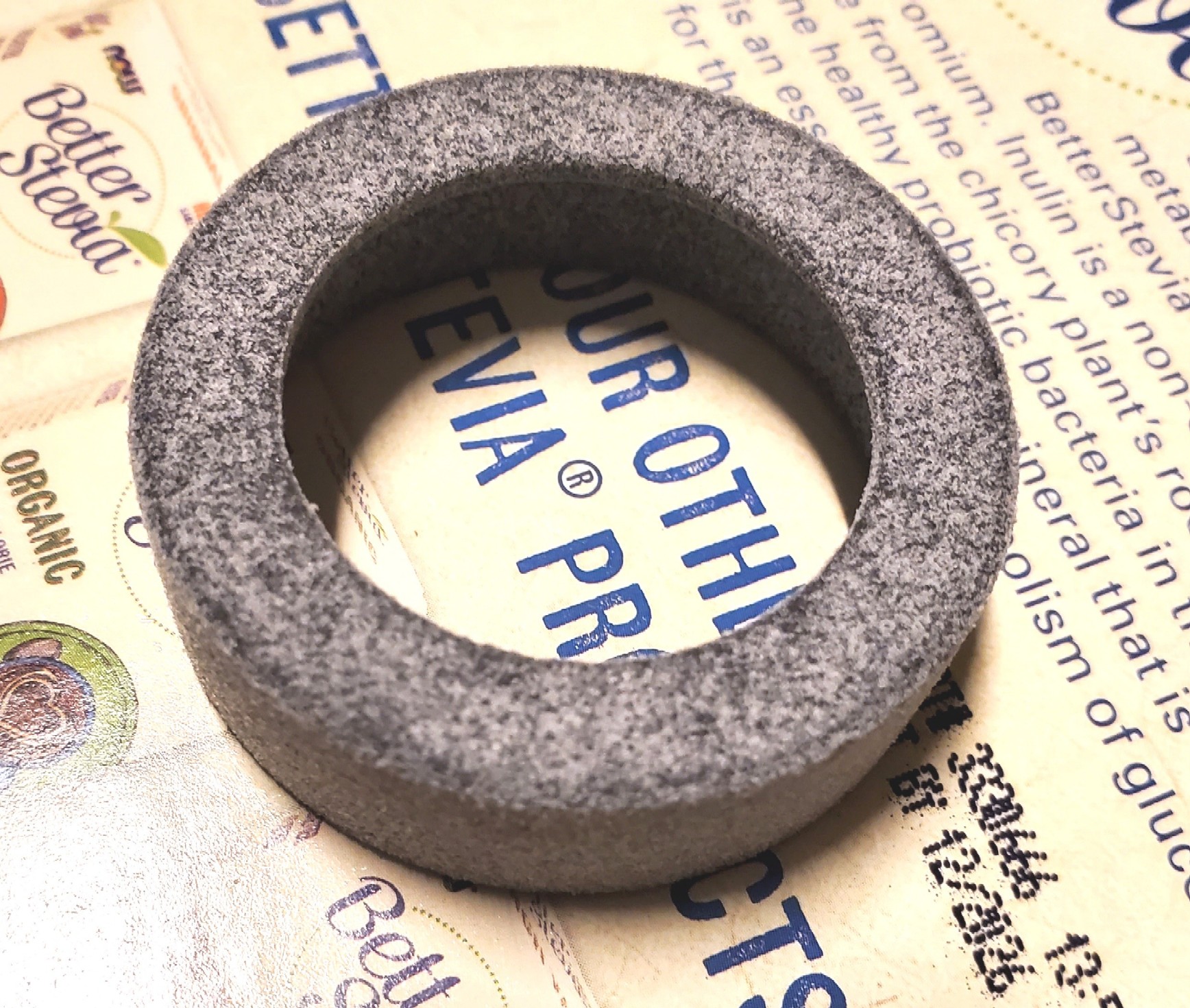

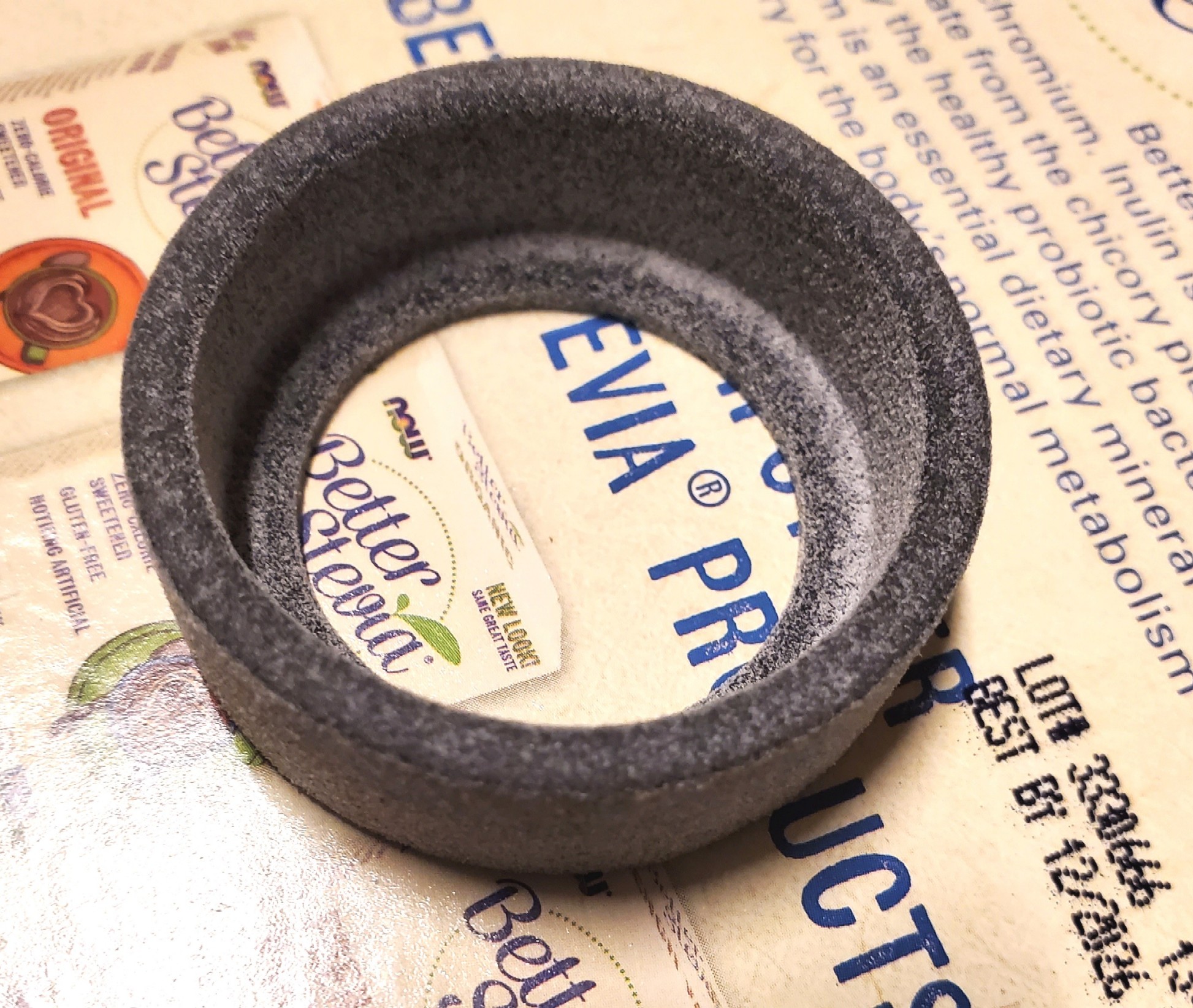

Makita 8900Nの電動機ギア側の緩衝リング互換形状試作品。元素材は、軟質(中硬度？)ウレタンブッシュらしい。推定耐熱度は85～100℃ぐらい？
(まだ経過や耐久性は未検証)
図面基準寸法idφ34.9-odφ41-t13(内鍔部t2.5mm)、現物寸法はt+0.8mm程度(内鍔部t3～3.3mm)、隙間が空く場合はギア側軸受けにo-リングなど(odφ41mm-t0.5～0.8mm程度)入れにて調整など(電機子上に両端に緩衝リングを付けて、その外側距離164mm程度に調整)。
DMMにてTPU(ウレタン系)指定して成型すると、外周φが大き目、内鍔厚もプラスに出る傾向があるみたいで、現物合わせ研磨仕上げが必要になるみたい。
詳しく見る
サイズ
X ： 41mmY ： 41mmZ ： 13mm
